SPDIF-I/O für Creative SB Live und Audigy - Bilder

Auf dieser Seite gibt's die unvermeidlichen Bilder zum Thema...

Schaltung

Schaltung; oben der Ausgang (TOTX), unten der Eingang (TORX) Schaltung; Lötseite

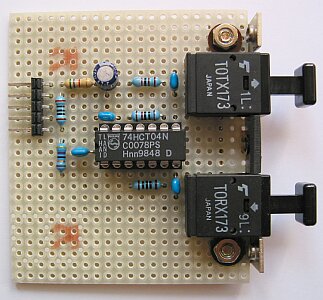

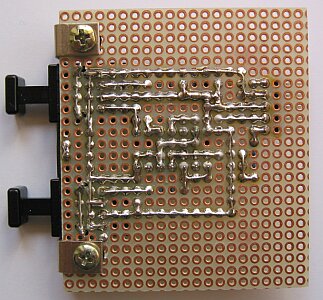

Bestückungsseite: oben der Ausgang (TOTX), unten der Eingang (TORX) Lötseite

Einbau

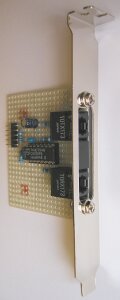

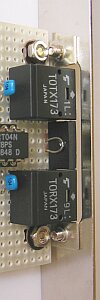

Platine mit 2 Winkeln am Slotblech für 25pol-SUB-D Komplett Im PC PC
Platine mit 2 Winkeln am Slotblech für 25pol-SUB-D Komplett Im PC PC

Anschlüsse

SPDIF_EXT, J10 (CT 4670) AUD_EXT, JP1 (CT 4760)

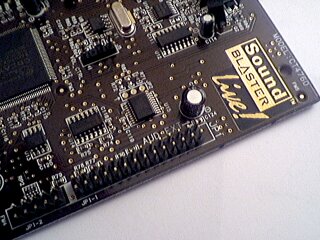

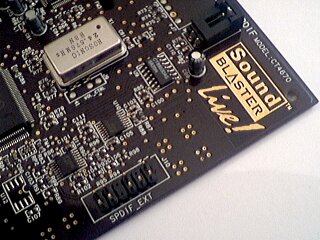

SPDIF_EXT, J10, Pin 1 oben links (CT 4670) AUD_EXT, JP1, Pin 1 neben dem Elko (CT 4760)
