Überblick

Multimedia Seminarraum

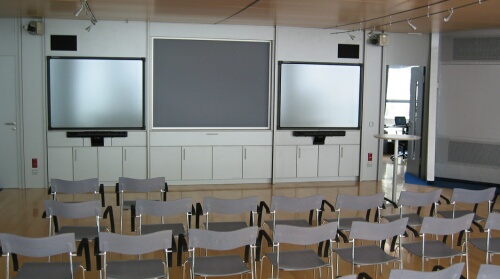

Der Multimediaseminarraum im ehemaligen deutschen Expo-Pavillion hat eine Größe von etwa 5 x 10 Meter. Dazu kommt ein Bereich für die Rückprojektion, Regie und AV-Technik. Es gibt drei Rückprojektionen: die beiden äußeren sind Smartboards (70 inch), die mittlere ist eine 100 inch 3D Projektion. Alle drei Projektionen können sowohl für PCs (die unterhalb der Projektionsflächen untergebracht sind), Laptops oder Videosignale von Kameras, Bildmischung, Videokonferenzen u. a. genutzt werden. Die integrierten PCs werden mit Funkmäusen und -tastaturen bedient. Die beiden äußeren können zudem über das Smartboard gesteuert werden.

In dem mittleren Fach ist ein H.323 Videokonferenzsystem untergebracht. Drahtlose Mikrofone können frei platziert werden. Zwei Lautsprecher sind über den Smartboards integriert.

Im Raum sind in Deckennähe vier fernsteuerbare Schwenk-/Neige-/Zoom- (PTZ-) Kameras installiert: zwei über den Smartboards, zwei an den Säulen in Raummitte, die auf die Projektionsfläche gerichtet sind.

Regiebereich

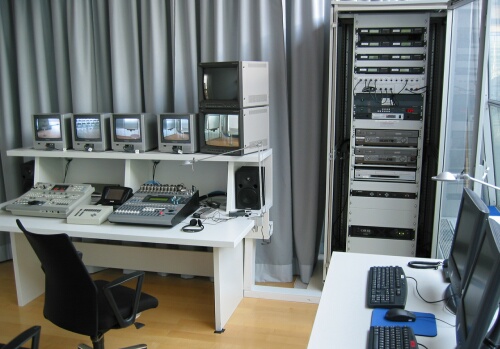

Die meisten Audio/Video-Geräte sind im Regiebereich hinter bzw. rechts neben dem Projektionsbereich untergebracht. In den meisten Fällen kann das gesamte System von einer Person bedient werden. Eine Mediensteuerung mit einem drahtlosen Bedienpult wird zur Steuerung der Grundfunktionen eingesetzt. Hierzu gehört das An- und Abschalten der Projektoren, die Wahl der Eingangsquellen sowie die Steuerung der Raumlautstärke.

Für die Aufbereitung der Bildsignal für die Aufzeichnung oder Übertragung steht ein Videomischer mit vier Eingängen zur Verfügung. Die Eingangsquellen können mit Hilfe eines Patchfeldes im 19"-Schrank ausgewählt werden. Preview-Monitore zeigen die vier Eingangsquellen, ein weiterer Monitor zeigt das Ausgangssignal. Die PTZ-Kameras können über ein Panel neben dem Mischer ferngesteuert werden.

Die Tonsignalen werden mit einem digitalen Audiomischer verarbeitet. Hierbei können verschiedene Ausgangssignale für den Raum, die Übertragung bzw. Konferenzverbindung sowie die Aufnahme generiert.

Im 19"-Rack sind folgende Geräte installiert: die Empfänger für die 8 drahtlosen Mikrofonen, das Y/C-Video Patchfeld, eine 4x4 Video-Kreuzschiene, zwei Dv/S-VHS-Kombirecorder, ein Audiovormischer, der Audioverstärker und die Haupteinheit der Mediensteuerung.

Zwei Pentium-4 PCs stehen unter anderem für das Echtzeit-Encoding von A/V-Streams bereit.

Projektion

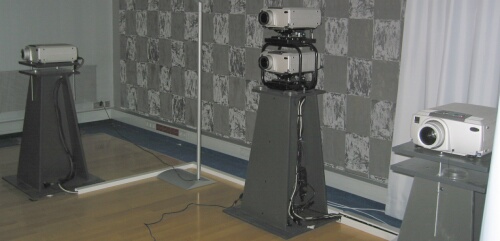

Die 100-Zoll-Projektion in der Mitte kann für 3D-Anwendungen genutzt werden. Zwei übereinander positionierte LCD-Projektoren mit Polfiltern zeigen zwei verschiedene Bilder für das rechte und linke Auge des Betrachters, der eine entsprechende Polfilterbrille trägt.

Die beiden 70-Zoll-Smartboards sind mit dem gleichen Projektortyp ausgestattet wie die 3D Projektion.

Um eine optimale Darstellungsqualität zu erreichen - und weil der Räumlichkeiten es ermöglichen - werden keine zusätzliche Spiegel für die Projektion eingesetzt. Die Projektoren werden über die Mediensteuerung bedient.

Austattungsliste

Video

• 4 PTZ Kamera Sony EVI-D31
• 2 Kamera Sony DCR-PD 150, Stativ
• 1 Videomischer Panasonic WM-MX50
• 4 Vorschaumonitor 10" Panasonic TX-G10
• 2 Monitor 14" JVC TM-H140PN
• 2 DV/S-VHS VTR JVC VS-11
• 6 Videoverteiler Y/C
• 1 Video Kreuzschiene 4x4

Audio

• 6 Drahtloses Mikrofon Sennheiser ew-322 (Ansteckmikrofon)
• 2 Drahtloses Mikrofon Sennheiser ew-365 (Handmikrofon), Stativ
• 1 Digitaler Audiomischer Yamaha O1V
• 1 Analoger Vormischer (PCs und Wandanschlüsse)
• 2 Monitorlautsprecher Yamaha
• 1 Echocanceller Gentner AP400
• 1 Stereo Verstärker
• 2 Lautsprecher

Präsentation

• 1 Rückprojektionsscheibe 100"
• 2 Rückprojektions-Smartboard 70"
• 4 Projektor Espon EMP8100
• 2 Polfilter

Sonstige Komponenten

• 1 Mediensteuerung AMX VPX-CP, Touchpanel
• 1 Leuchtenkoffer Sachtler
• 1 Videokonferenzsystem Polyspan Viewstation SP 384
• 1 Dual-Pentium-4 PC system (3D), 3D-splitter
• 2 Pentium-4 PC system (Smartboard)
• 2 Pentium-4 PC system (Regie)

Weitere Ausstattung

• 1 PC-basiertes Video Editing System Canopus DV-Rex Black, DV-VTR, Monitor
• 1 Mac-basiertes Video Editing system, DV-VTR, Monitor
